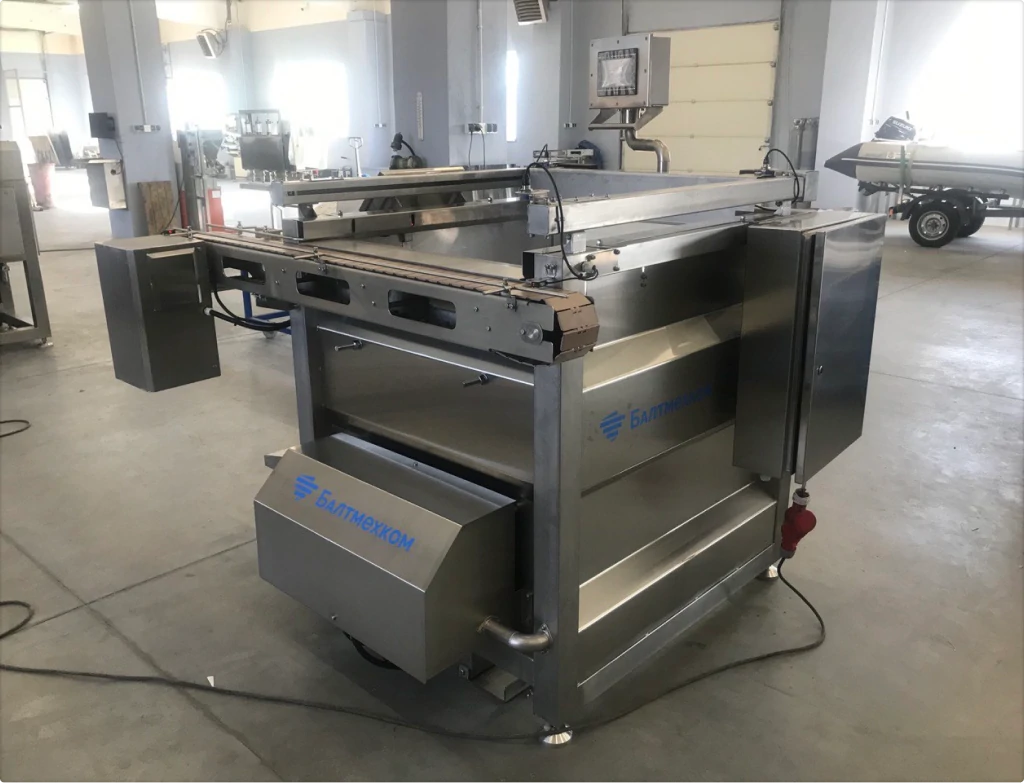

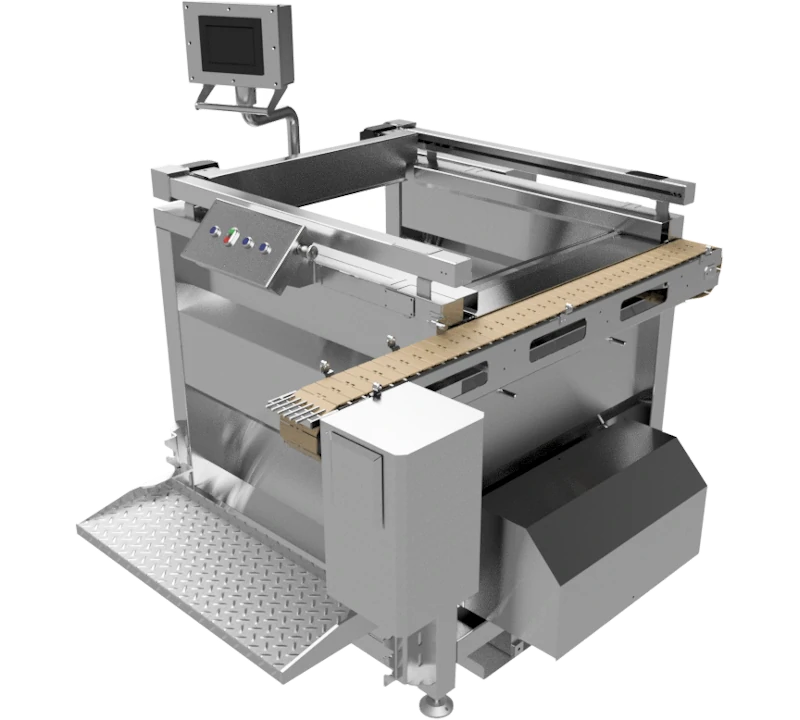

Последовательная выгрузка рядов для малых и средних консервных линий

Оборудование предназначено для механизированной выгрузки стерилизованных консервных банок (жестяных, алюминиевых, стеклянных) из перфорированных корзин (кассет) после завершения процесса стерилизации. В отличие от послойных разгрузчиков, где слой выгружается целиком, рядный разгрузчик работает по принципу последовательной выгрузки отдельных рядов. Это оптимальное решение для предприятий малой и средней производительности, где важна компактность, простота переналадки и минимальные инвестиции в автоматизацию.

   Почему рядная разгрузка — правильный выбор для малых и средних объёмов

• Бережное извлечение банок.
  Каждый ряд выгружается отдельно, без давления на соседние банки. Это особенно важно для стеклянной тары и банок с бумажными этикетками, которые легко повреждаются при трении или ударах.

• Идеально для невысокой производительности.
  Последовательная выгрузка позволяет синхронизироваться с этикетировочными линиями без создания крупных буферных накопителей. Оборудование занимает минимум места и не требует сложной автоматики.

• Сохранность этикеток.
  Аккуратный сдвиг каждого ряда исключает затирание и отслаивание этикеток, что критически важно для консервной продукции с бумажными или термоусадочными этикетками.

• Простота переналадки.
  Смена типоразмера банок выполняется оперативно — достаточно настроить направляющие и датчики. Это особенно ценно для производств с частой сменой ассортимента.

• Комфорт оператора.

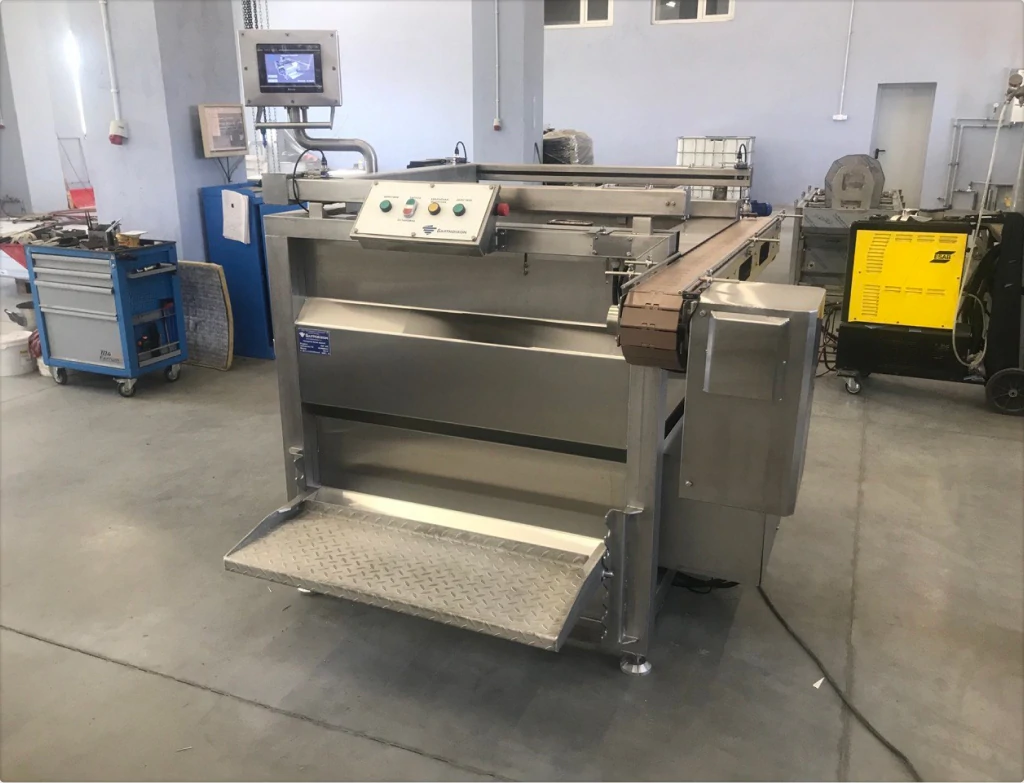

  Оператор управляет процессом с помощью кнопок, наблюдая за выгрузкой. Автоматическое поднятие подвижного дна корзины после каждого ряда исключает лишние наклоны и физическую нагрузку.

   Как работает разгрузчик
Установка корзины
Оператор закатывает автоклавную корзину со стерилизованными банками в рабочее положение разгрузчика. Корзина фиксируется.

Подъём до уровня первого слоя
Нажатием кнопки «Старт» оператор приводит в движение лифт (пантограф), который поднимает подвижную площадку с банками на высоту, соответствующую верхнему слою корзины.

Последовательная выгрузка рядов
Оператор запускает цикл выгрузки. Каретка (толкатель) сдвигает один ряд банок с подвижной площадки на приёмный конвейер.
Когда ряд полностью покидает площадку, каретка автоматически возвращается и сдвигает следующий ряд того же слоя. Процесс повторяется, пока весь слой не будет выгружен.

Удаление прокладки и переход к следующему слою
После полной выгрузки слоя оператор снимает межслойную прокладку. Затем нажатием кнопки поднимает лифт на высоту следующего слоя и повторяет цикл.

Завершение разгрузки
Процесс продолжается до полного освобождения корзины. Пустая корзина извлекается, оператор устанавливает следующую.

Формирование потока на этикетирование
На приёмном конвейере банки выстраиваются в один ряд (с помощью направляющих) и передаются на последующие этапы — мойку, сушку, этикетирование.

   Конструктивные особенности

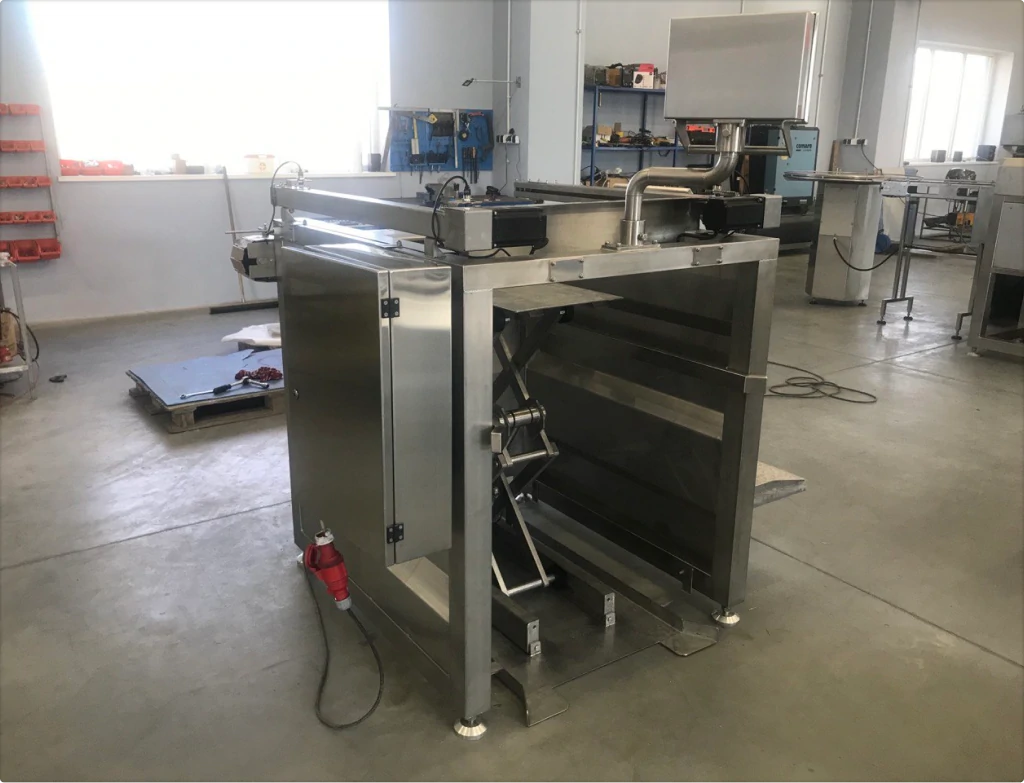

• Лифт (пантограф) с плавным подъёмом.
  Обеспечивает точное позиционирование каждого слоя без рывков.

• Каретка с толкателем для ряда.
  Аккуратно сдвигает банки по одной линии, исключая перекосы и замятия.

• Индуктивные/оптические датчики.
  Контролируют наличие банок в ряду и завершение выгрузки слоя.

• Направляющие для формирования однорядного потока.
  Автоматически выстраивают банки в линию с правильной ориентацией для этикетировочной машины.

• Все материалы — нержавеющая сталь.
  Устойчивость к коррозии, лёгкая очистка, соответствие санитарным требованиям.

   Гибкость под ваши задачи
Мы адаптируем разгрузчик под: типы банок (жестяные, алюминиевые, стеклянные) и их размеры; формат автоклавных корзин (диаметр, высота, количество слоёв); схему укладки банок в корзине (рядовая, шахматная); производительность (скорость выгрузки); интеграцию с линиями мойки, сушки, этикетирования и системой управления конвейерами.
