Последовательное формирование рядов для малых и средних консервных линий

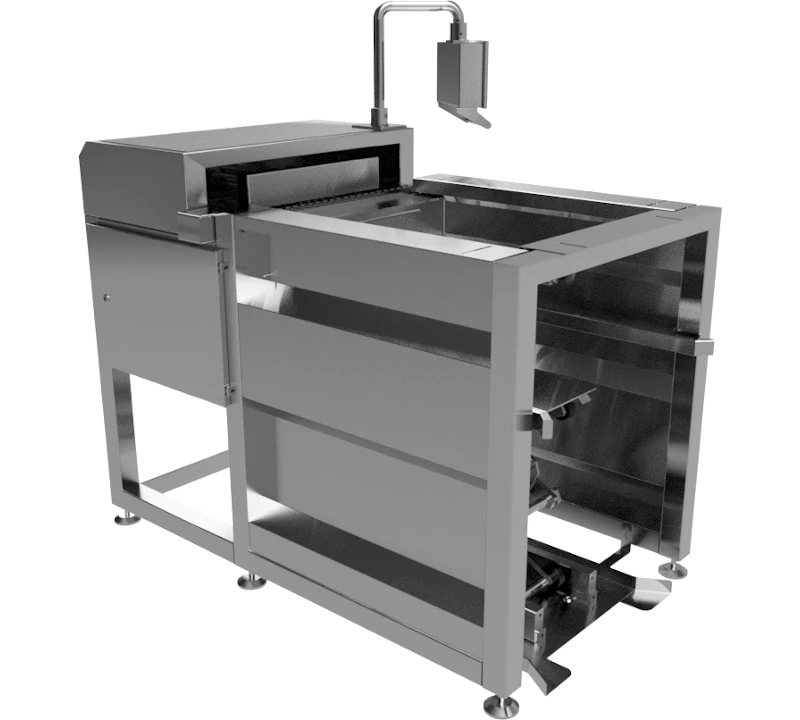

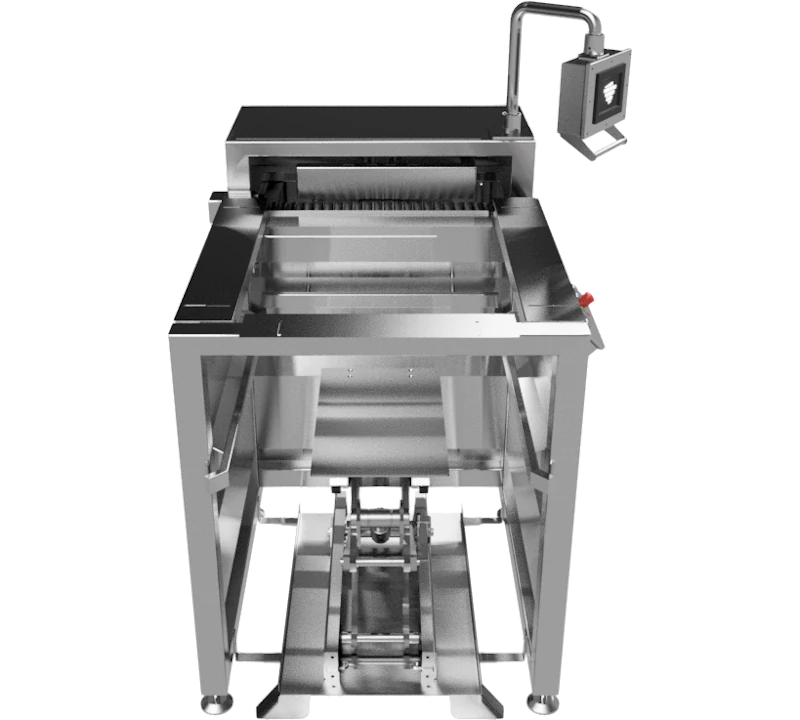

Оборудование предназначено для механизированной укладки консервных банок (жестяных, алюминиевых, стеклянных) в перфорированные корзины (кассеты) перед стерилизацией в автоклаве. В отличие от послойных загрузчиков, где слой формируется целиком, рядный загрузчик работает по принципу последовательного формирования и укладки отдельных рядов. Это оптимальное решение для предприятий малой и средней производительности, где важна простота настройки, компактность и удобство работы оператора.

   Почему рядный загрузчик — оптимальный выбор для малых и средних объёмов

• Идеален для невысокой производительности.
  Поштучная укладка рядами позволяет точно синхронизироваться с закаточной машиной без создания буферных накопителей большого объёма. Оборудование занимает минимум места и не требует сложной автоматики.

• Простота переналадки.
  Смена типоразмера банок выполняется оперативно — достаточно настроить датчики и направляющие. Для малых серий это особенно важно.

• Бережное обращение с банкой.
  Каждая банка аккуратно позиционируется, ряд формируется без ударов и перекосов. Это снижает риск боя, особенно для стеклянной тары и банок с чувствительной этикеткой.

• Комфорт оператора.
  Оператор управляет процессом через интуитивно понятный пульт, наблюдая за формированием каждого ряда. Автоматическое опускание подвижного дна корзины после каждого слоя исключает лишние наклоны и физическую нагрузку.

• Стабильное качество стерилизации.
  Ровные ряды и одинаковое расстояние между банками обеспечивают равномерную циркуляцию теплоносителя в автоклаве, без «холодных зон».

   Как работает загрузчик
Подготовка корзины
Пустая корзина автоклава с подвижным дном, установленная на тележке, подвозится к загрузчику. Корзина перемещается с рольганга тележки на приёмный рольганг загрузчика и фиксируется в рабочем положении.

Подача банок

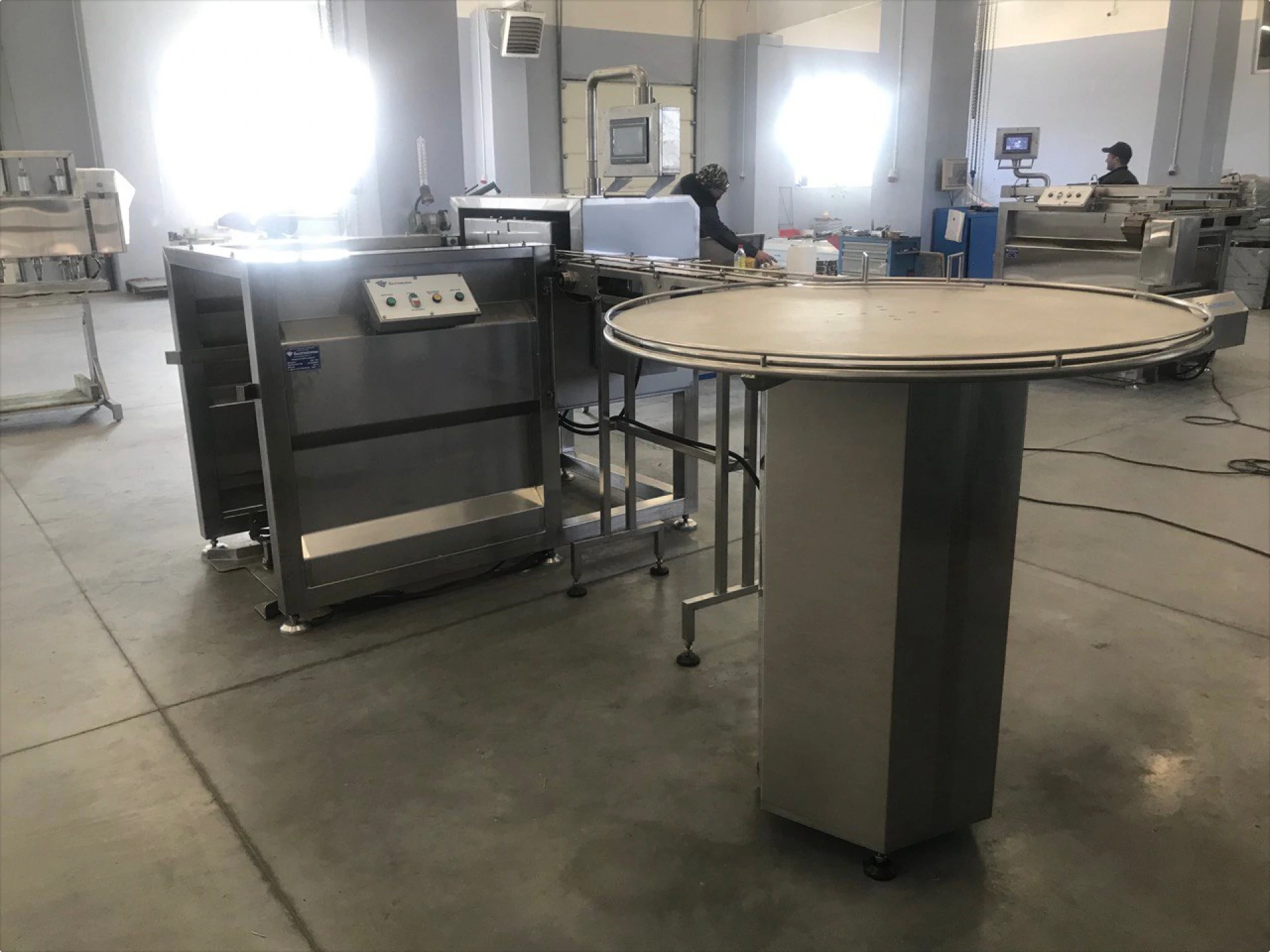

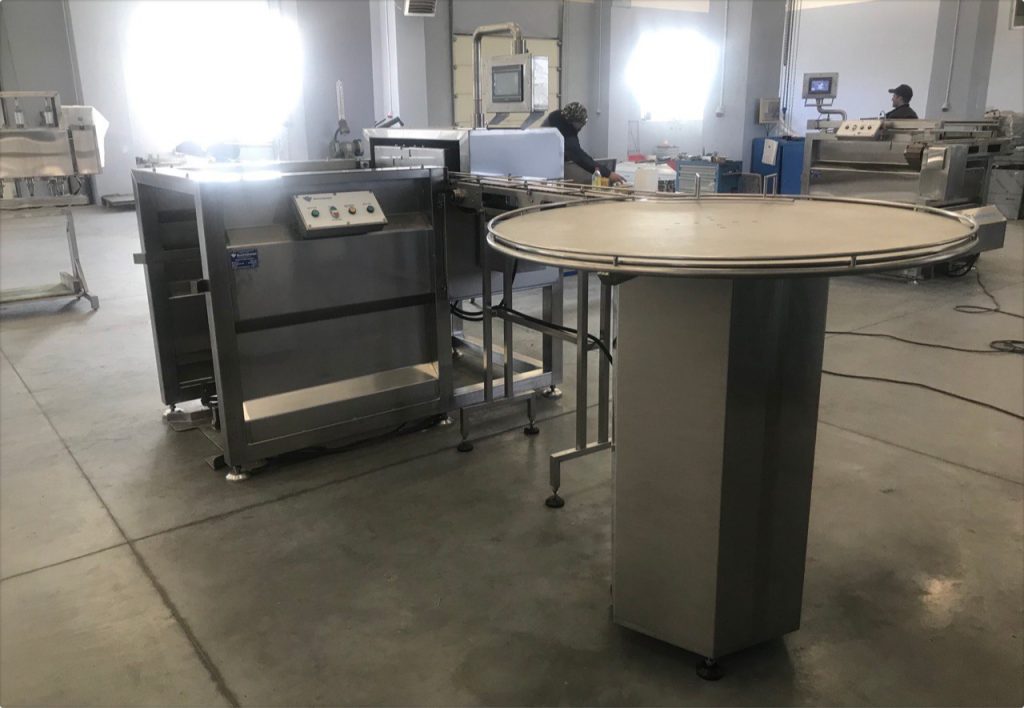

Банки после закатки поступают с роторного стола-ориентатора по конвейеру на приёмный рольганг загрузчика. Ориентатор обеспечивает правильное положение каждой банки перед укладкой.

Формирование ряда
Ряд банок формируется между пневматическим толкателем и подъёмной ограничительной планкой. Когда ряд полностью заполнен, срабатывает индуктивный датчик наличия.

Укладка ряда
Пневматический толкатель перемещает сформированный ряд на площадку подъёмника (подвижное дно корзины). Толкатель возвращается в исходное положение, и процесс формирования следующего ряда повторяется.

Завершение слоя
Когда слой (несколько рядов) полностью заполнен, срабатывает оптический датчик наличия. Цикл формирования слоя завершается.

Опускание дна и укладка прокладки
Оператор опускает подвижную площадку корзины на высоту, необходимую для следующего слоя. Затем укладывает межслойную прокладку (картон, пластик) и нажимает кнопку «Старт», запуская следующий цикл.

Завершение загрузки
Процесс повторяется до полного заполнения корзины заданным количеством слоёв. После этого корзина возвращается на тележку и направляется на стерилизацию.

   Конструктивные особенности

• Роторный стол-ориентатор.
  Обеспечивает правильную ориентацию банок перед укладкой, исключая перекосы.

• Приёмный рольганг.
  Служит буферной зоной для плавной подачи банок к месту формирования ряда.

• Индуктивный датчик наличия.
  Контролирует заполнение ряда, автоматически запуская толкатель.

• Оптический датчик заполнения слоя.
  Сигнализирует о завершении слоя, позволяя оператору перейти к следующему этапу.

• Пневматический толкатель.
  Аккуратно перемещает ряд на площадку подъёмника без рывков и ударов.

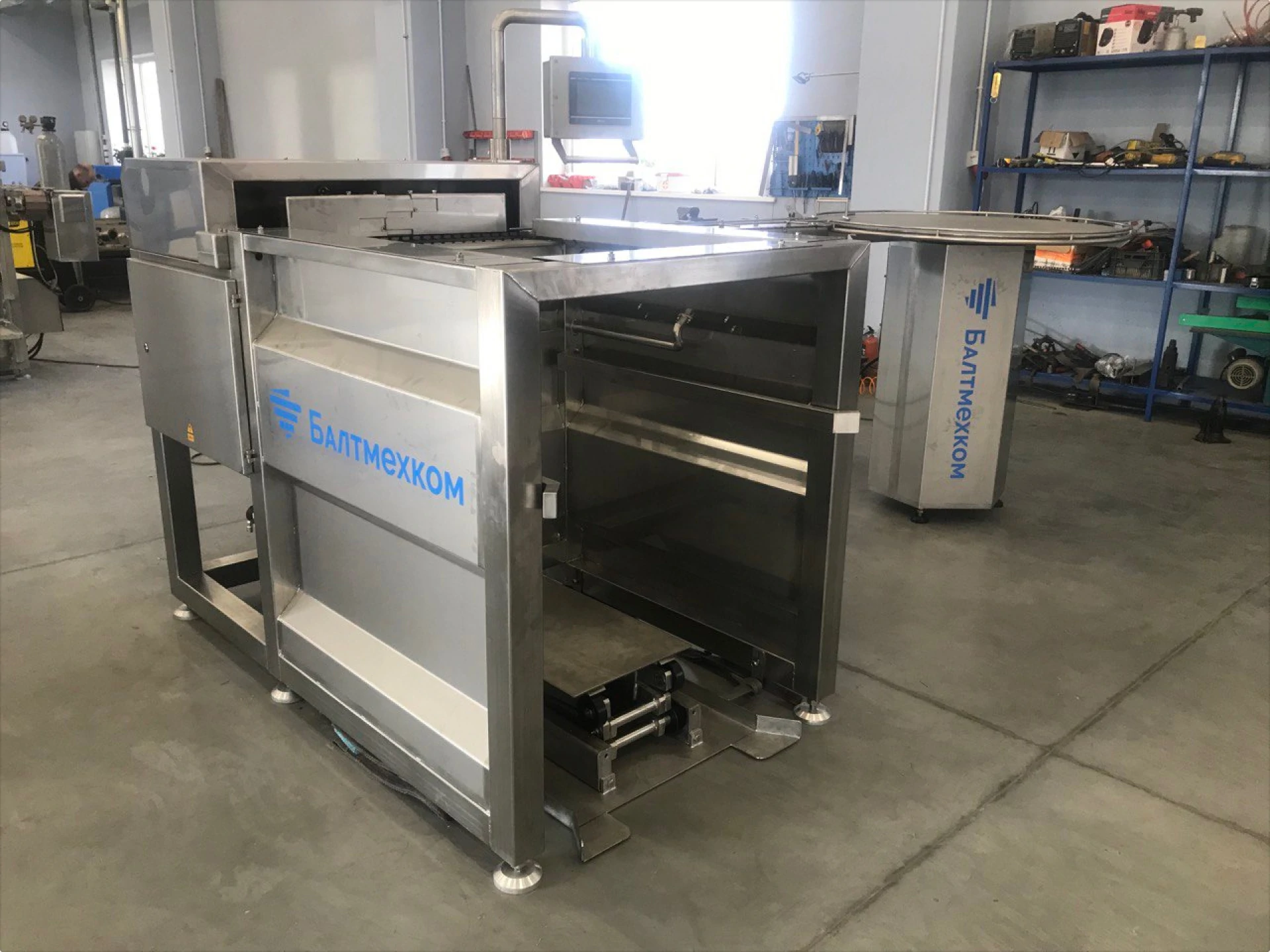

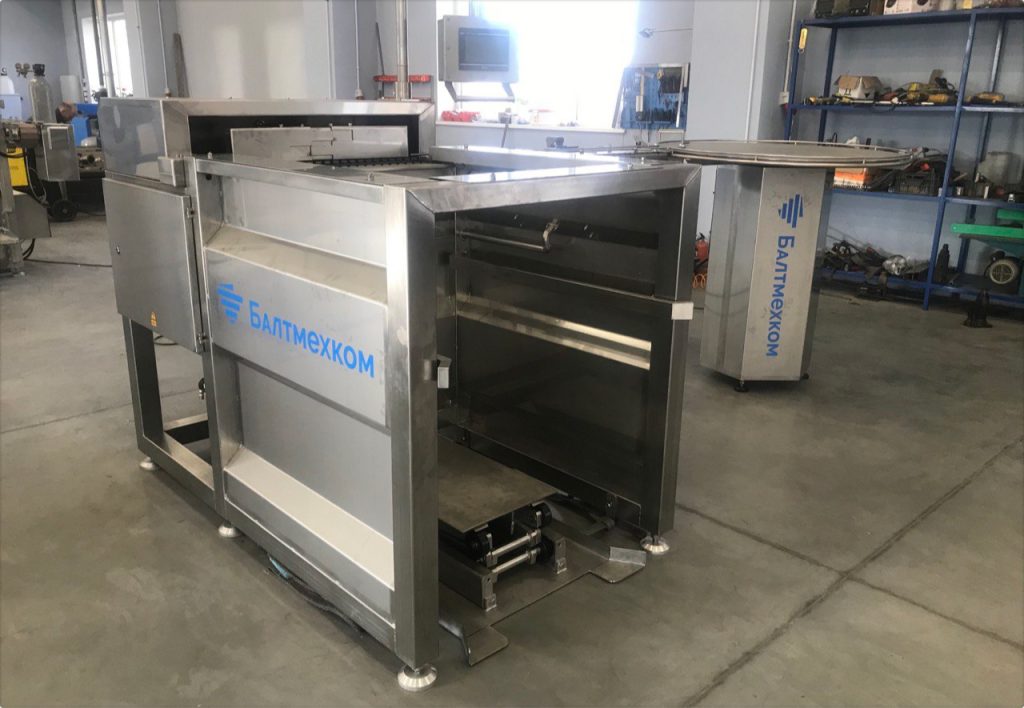

• Подвижное дно корзины с лифтом.
  Плавно опускается после каждого слоя, обеспечивая постоянную высоту укладки.

• Все материалы — нержавеющая сталь.
  Устойчивость к коррозии, лёгкая очистка, соответствие санитарным нормам.

   Гибкость под ваши задачи
Мы адаптируем загрузчик под: типы банок (жестяные, алюминиевые, стеклянные) и их размеры; формат автоклавных корзин (диаметр, высота, количество слоёв); схему укладки (количество рядов в слое, расположение банок); производительность (скорость подачи, время цикла); интеграцию с закаточными машинами, роторными столами и автоклавами.
