Послойная выгрузка стерилизованных банок с формированием однорядного потока

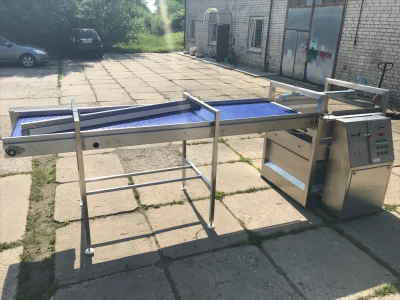

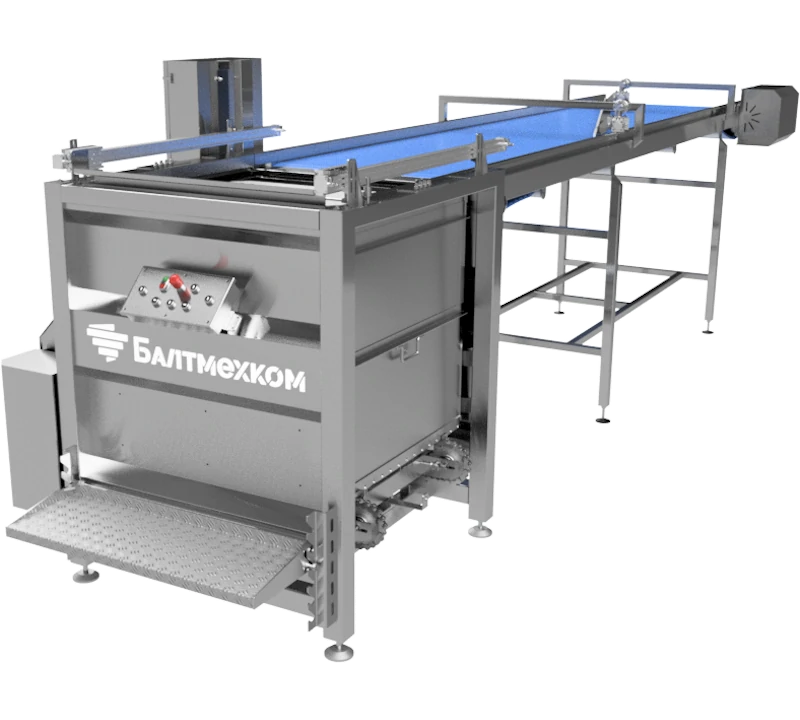

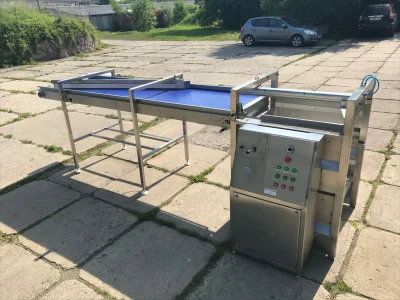

Оборудование предназначено для механизированной выгрузки стерилизованных консервных банок (жестяных, алюминиевых, стеклянных) из перфорированных корзин (кассет) после завершения процесса стерилизации в автоклаве. Разгрузчик является ключевым элементом консервного производства, расположенным между автоклавами и линиями мойки, сушки и этикетирования.

   Почему механизированная разгрузка критически важна

• Сохранность банок и этикеток.
  Послойная выгрузка исключает удары, трение и падение банок, которые часто происходят при ручном извлечении. Это особенно важно для стеклянной тары и банок с бумажными этикетками, которые могут быть повреждены при неаккуратном обращении.

• Минимизация ручного труда и травматизма.
  Оператору больше не нужно вручную доставать горячие банки из корзины, наклоняться или прилагать физические усилия. Разгрузчик делает всю тяжёлую работу: поднимает корзину, сдвигает слой за слоем на конвейер.

• Стабильный поток на последующие участки.
  Банки передаются на мойку, сушку и этикетирование равномерным потоком, сформированным в один ряд. Это исключает перегрузки и простои на последующем оборудовании.

• Снижение тепловых потерь и ускорение обработки.
  Быстрая выгрузка сокращает время нахождения банок в корзине после стерилизации, что особенно важно для чувствительных продуктов и поддержания ритма линии.

   Как работает разгрузчик
Установка корзины
Оператор устанавливает автоклавную корзину со стерилизованными банками в рабочее положение на разгрузчике. Корзина фиксируется для обеспечения стабильности в процессе выгрузки.

Подъём до уровня первого слоя

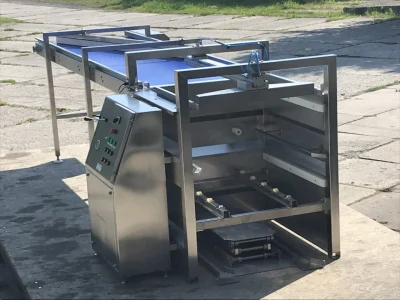

Приводится в движение лифт (пантограф), который поднимает подвижную площадку с банками на высоту, соответствующую верхнему слою корзины. Высота подъёма программируется в зависимости от типа банок и схемы укладки.

Послойный сдвиг банок
Каретка (толкатель) сдвигает слой банок с подвижной площадки на приёмный конвейер. Благодаря аккуратному линейному движению банки не сталкиваются друг с другом и не повреждаются.

Возврат каретки и удаление прокладки
Каретка возвращается в исходное положение. Оператор снимает межслойную прокладку (картон, пластик), освобождая доступ к следующему слою.

Повторение цикла
Лифт поднимает следующий слой на уровень разгрузки, и процесс повторяется до полного освобождения корзины.

Формирование однорядного потока

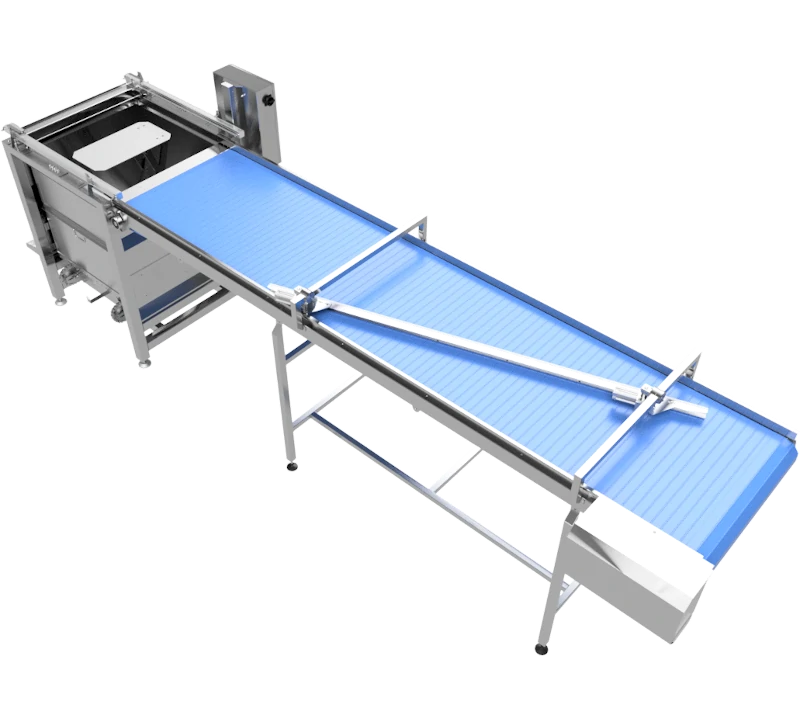

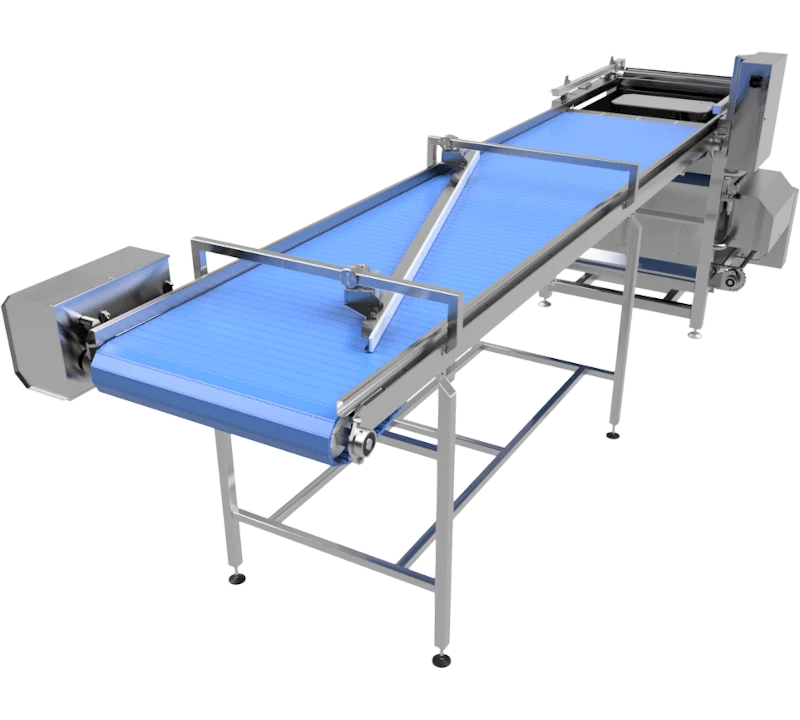

На приёмном конвейере банки выстраиваются в один ряд с помощью направляющего устройства, расположенного под определённым углом. Это обеспечивает правильную ориентацию банок для подачи на последующие этапы — мойку, сушку, этикетирование.

Завершение цикла
Пустая корзина извлекается, оператор устанавливает следующую, и цикл повторяется.

   Конструктивные особенности

• Лифт (пантограф) с плавным подъёмом.
  Исключает рывки и удары, обеспечивая бережное перемещение банок.

• Каретка с толкателем.
  Сдвигает слой банок аккуратным линейным движением, без перекосов и замятий.

• Направляющее устройство для формирования ряда.
  Автоматически выстраивает банки в один ряд с заданной ориентацией, готовые к этикетированию и дальнейшей обработке.

• Все материалы — нержавеющая сталь.
  Конструкция устойчива к коррозии, легко очищается, соответствует санитарным требованиям пищевых производств.

   Гибкость под ваши задачи
Мы адаптируем разгрузчик под: типы банок (жестяные, алюминиевые, стеклянные) и их размеры; формат автоклавных корзин (диаметр, высота, количество слоёв); схему укладки банок в корзине (рядовая, шахматная); производительность (скорость выгрузки, количество слоёв в минуту); интеграцию с линиями мойки, сушки, этикетирования и системой управления конвейерами.
