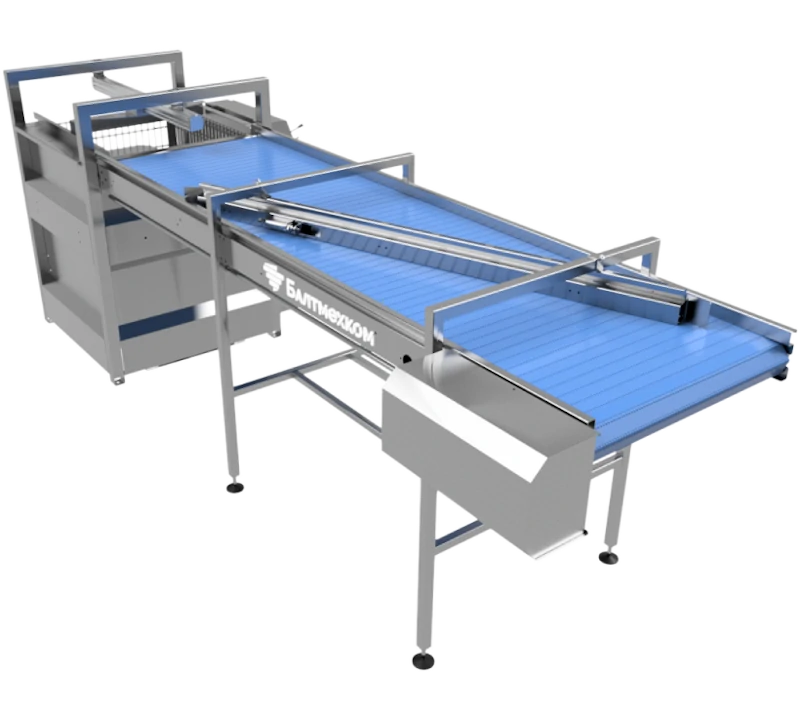

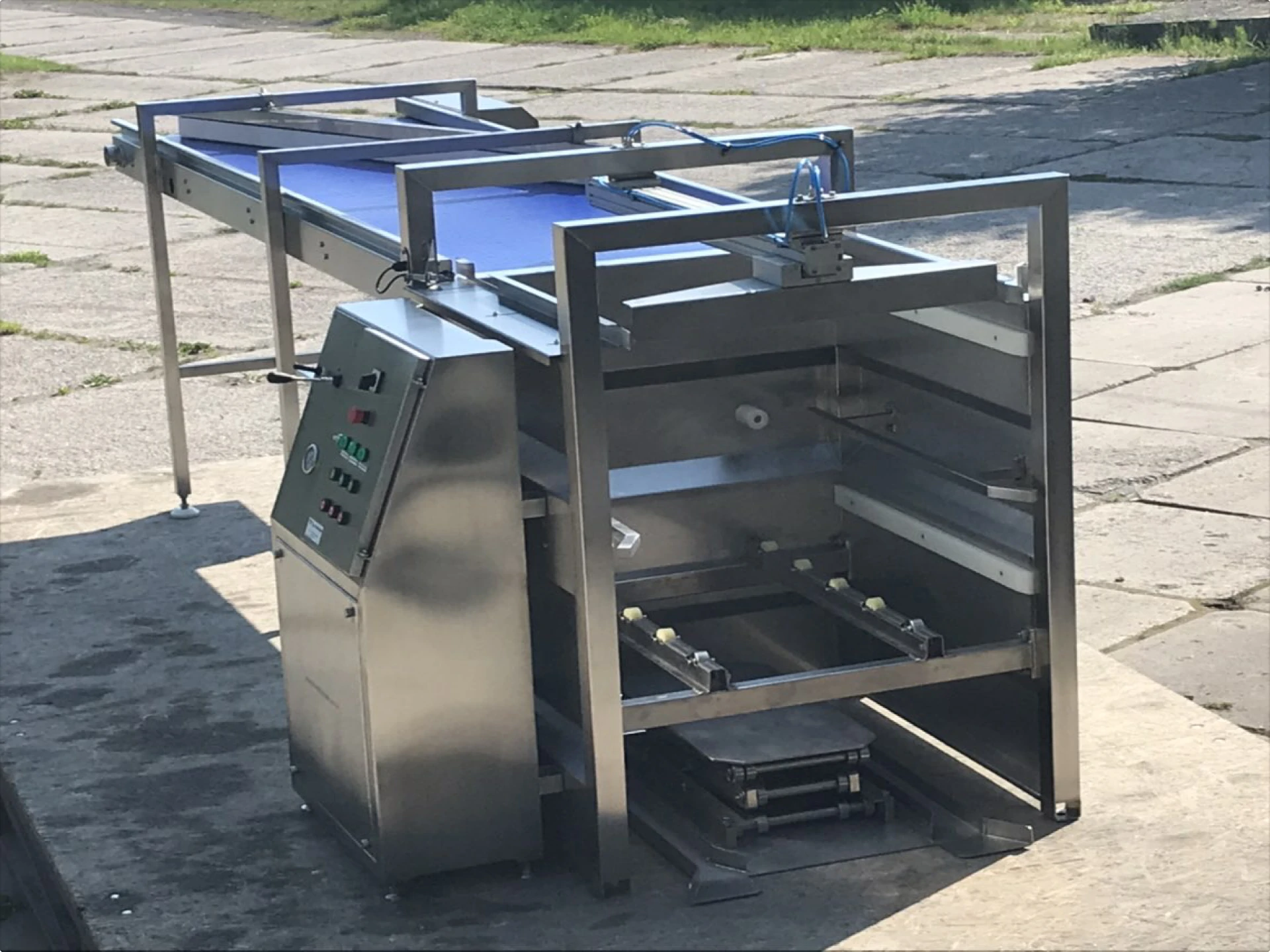

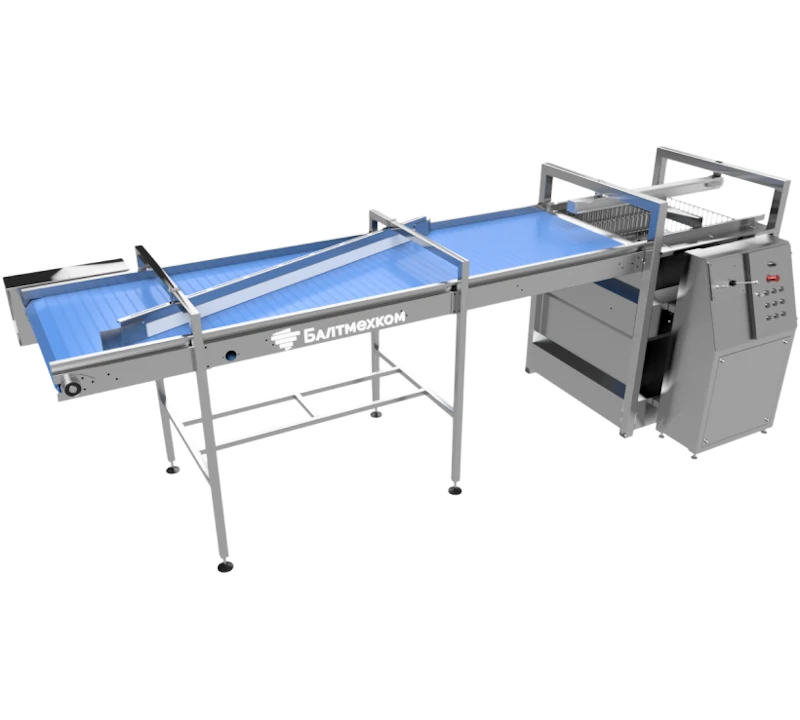

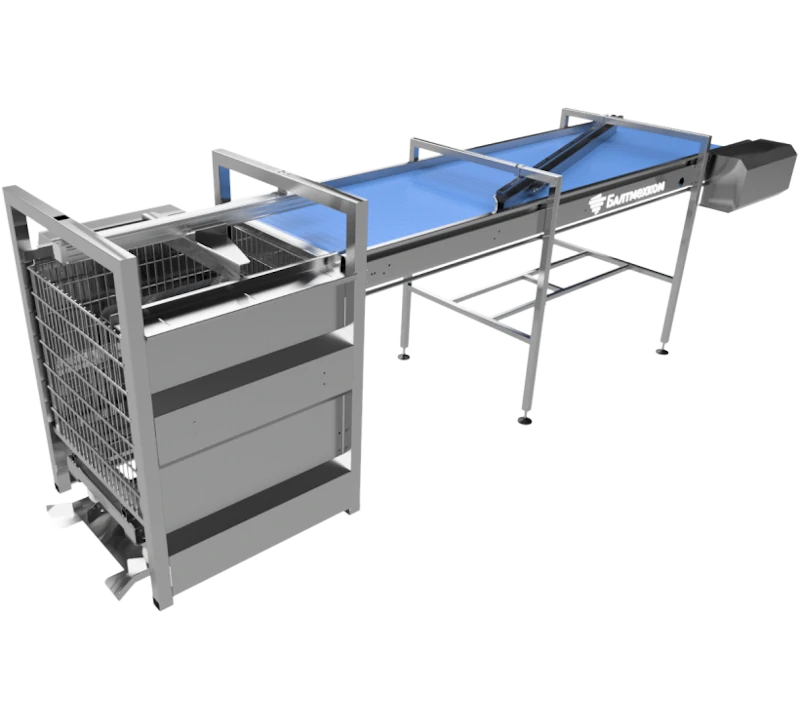

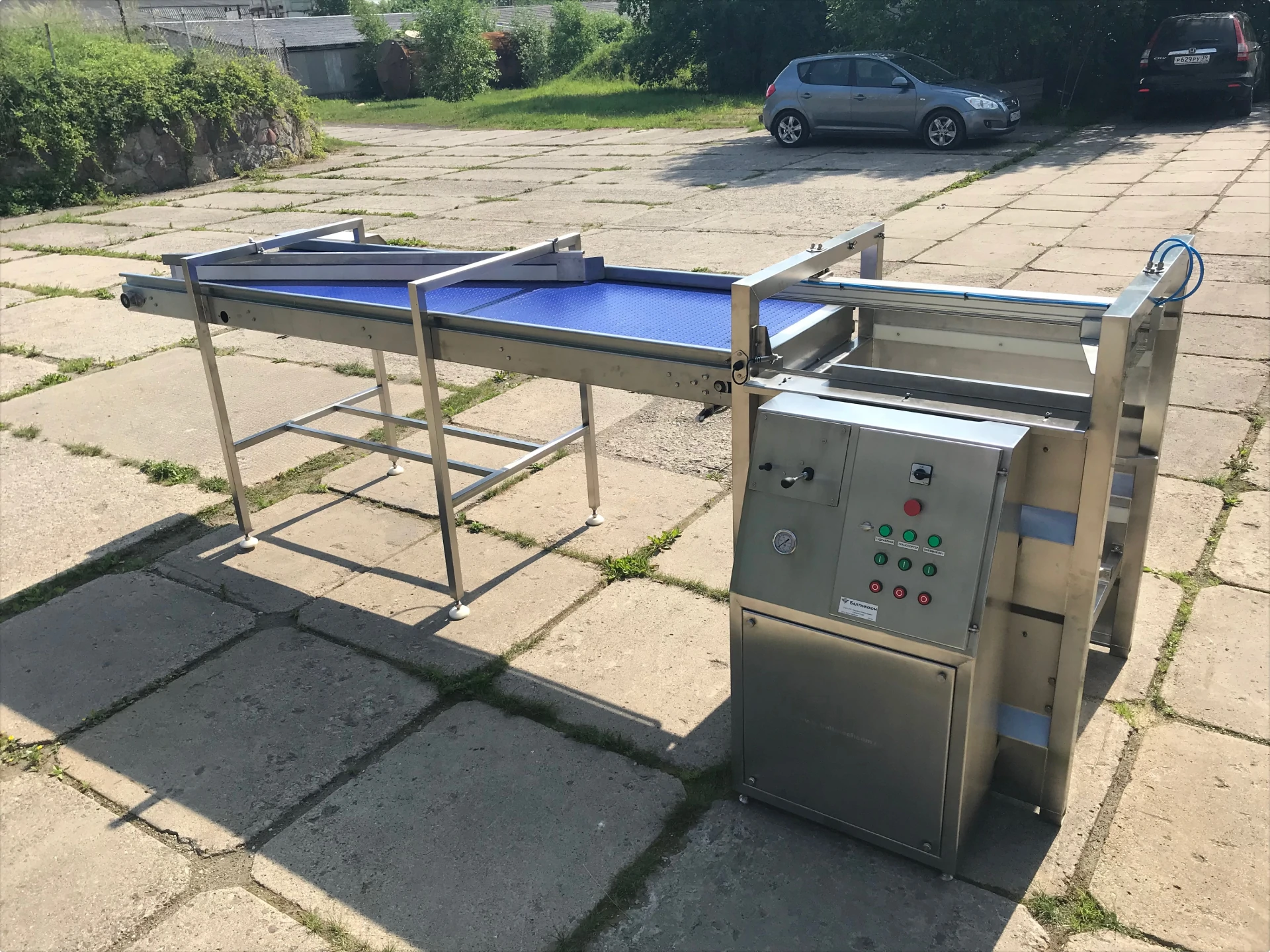

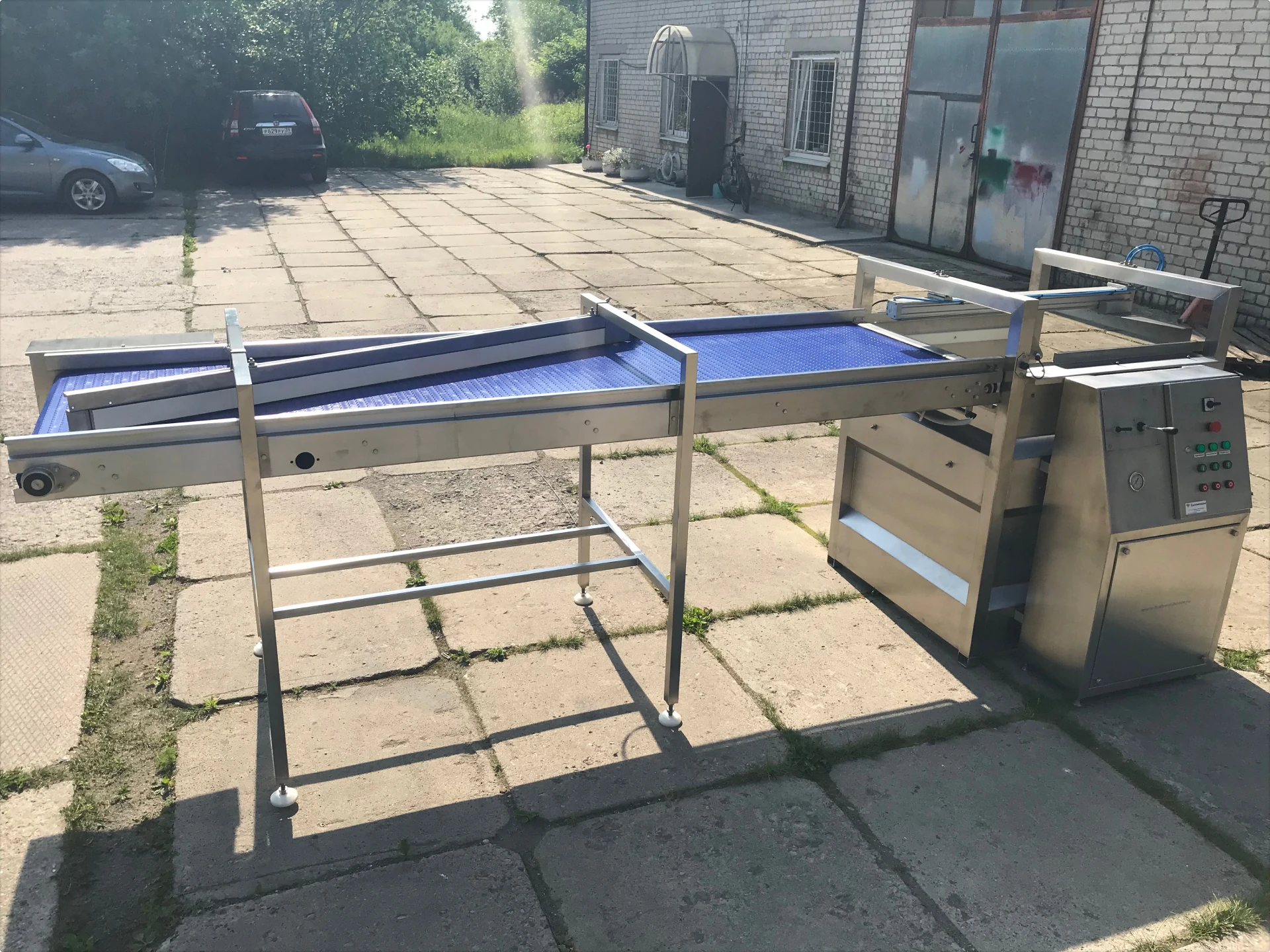

Высокоскоростная послойная выгрузка стерилизованных банок

Оборудование предназначено для механизированной выгрузки стерилизованных консервных банок (жестяных, алюминиевых, стеклянных) из перфорированных корзин (кассет) после завершения процесса стерилизации в автоклаве. Разгрузчик является ключевым элементом консервного производства, расположенным между автоклавами и линиями мойки, сушки и этикетирования. Это решение для средних и крупных предприятий, где критически важны высокая скорость выгрузки, стабильность потока и минимизация ручного труда.

   Почему послойная разгрузка — выбор для высокопроизводительных линий

• Максимальная скорость выгрузки.
  Целый слой банок выгружается за один цикл, что позволяет быстро освобождать корзины и отправлять их на следующий цикл стерилизации. Производительность участка существенно возрастает.

• Бережное извлечение без повреждений.
  Слой сдвигается аккуратно, без ударов и перекосов. Банки не сталкиваются друг с другом, что исключает сколы стекла, вмятины на жести и повреждение этикеток.

• Сохранность этикеток.
  Минимальное трение при сдвиге слоя и отсутствие повторных контактов с соседними банками гарантируют, что бумажные или термоусадочные этикетки остаются неповреждёнными.

• Снижение ручного труда и травматизма.
  Оператор управляет процессом с помощью ручки пневматического манипулятора — физические усилия минимальны. Подъём корзины, сдвиг слоя и возврат каретки выполняются автоматизированными механизмами.

• Стабильный поток на этикетирование.
  Банки передаются на конвейер сформированным потоком и автоматически выстраиваются в один ряд, готовые к высокоскоростному этикетированию.

   Как работает разгрузчик
Установка корзины
Оператор устанавливает автоклавную корзину со стерилизованными банками в рабочее положение разгрузчика. Корзина фиксируется для обеспечения стабильности.

Подъём до уровня первого слоя
Оператор приводит в движение лифт (пантограф), который поднимает подвижную площадку с банками на высоту, соответствующую верхнему слою корзины. Высота подъёма программируется в зависимости от типа банок.

Сдвиг слоя на конвейер
С помощью ручки пневматического манипулятора оператор приводит в движение пневматический бесштоковый цилиндр. Каретка цилиндра аккуратно сдвигает весь слой банок с площадки на приёмный конвейер.

Возврат каретки и удаление прокладки
Оператор возвращает каретку в исходное положение, затем снимает межслойную прокладку (картон, пластик), освобождая доступ к следующему слою.

Повторение цикла
Лифт поднимает следующий слой на уровень разгрузки, и процесс повторяется до полного освобождения корзины.

Формирование однорядного потока
На приёмном конвейере банки выстраиваются в один ряд с помощью направляющей, расположенной под определённым углом. Это обеспечивает правильную ориентацию банок для подачи на этикетирование и дальнейшую обработку.

   Конструктивные особенности

• Лифт (пантограф) с плавным подъёмом.
  Обеспечивает точное позиционирование каждого слоя без рывков и ударов.

• Пневматический бесштоковый цилиндр.
  Компактное и надёжное решение для линейного перемещения. Обеспечивает плавный, контролируемый сдвиг слоя.

• Ручка пневматического манипулятора.
  Удобное управление с минимальным усилием. Оператор может регулировать скорость сдвига, адаптируя её под тип банок и этикеток.

• Направляющая для формирования однорядного потока.
  Автоматически выстраивает банки в линию с правильной ориентацией для этикетировочной машины.

• Все материалы — нержавеющая сталь.
  Устойчивость к коррозии, лёгкая очистка, соответствие санитарным требованиям пищевых производств.

   Гибкость под ваши задачи
Мы адаптируем разгрузчик под: типы банок (жестяные, алюминиевые, стеклянные) и их размеры; формат автоклавных корзин (диаметр, высота, количество слоёв); схему укладки банок в корзине (рядовая, шахматная); производительность (скорость выгрузки); интеграцию с линиями мойки, сушки, этикетирования и системой управления конвейерами.
